AI Draw MCP

给 AI 画图能力 — MCP Server + 实时可编辑预览面板，适配 Cursor、VS Code、Trae 等所有 MCP 宿主。

在 IDE 里让 AI 一句话生成流程图、时序图、架构图、类图、思维导图、任意 Mermaid DSL、自由 SVG，并实时推送到本机预览面板。

项目结构以 AI 开发为优先 — 所有工具设计均从 AI 使用体验出发，参数设计简洁直观，返回格式便于 AI 解析，让 AI 画图更顺畅。

预览

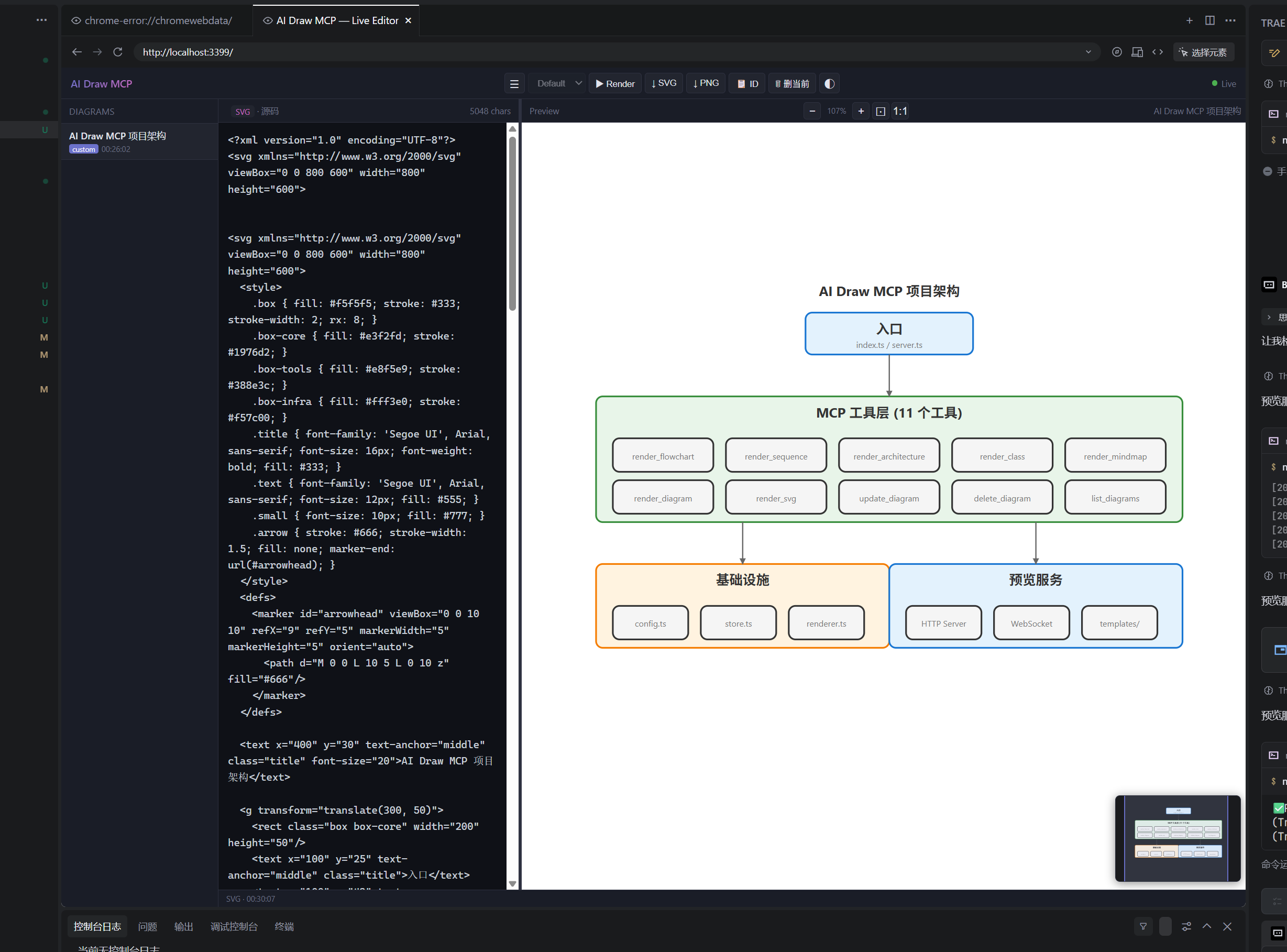

AI Draw MCP 预览面板

预览面板支持：滚轮缩放、拖拽平移、右下角小地图导航、双击重置、适应窗口（F 键）、明暗背景切换、SVG/PNG 导出。

功能

11 个 MCP 工具 — 覆盖绘图全场景：render_flowchart、render_sequence、render_architecture、render_class_diagram、render_mindmap、render_diagram（通用 DSL）、render_svg、update_diagram、delete_diagram、list_diagrams、open_preview
实时双向面板 — AI 绘图后通过 WebSocket 推送到面板；面板里也可手动编辑源码、实时预览、保存回磁盘
双模式编辑器 — Mermaid DSL 模式 / SVG 全文本模式（render_svg 生成的图自动切换到 SVG 模式）
小地图导航 — 右下角缩略图，支持点击/拖拽直接跳转视口
流畅缩放平移 — 滚轮缩放（以鼠标为锚点）、左键拖拽平移、不卡顿不模糊（纯矢量渲染）
离线 Mermaid — 面板从本包 node_modules/mermaid/dist 加载，不依赖 CDN
SVG & PNG 输出 — 渲染结果同时落盘为 .svg；配置 DEFAULT_FORMAT=png 或工具参数 output_format: png 也输出 PNG（Mermaid 走 mmdc，SVG 走 sharp）

快速开始

方式一：通过 npm 安装（推荐）

npm install -g ai-draw-mcp

然后直接在 MCP 配置里使用：

{
  "mcpServers": {
    "ai-draw": {
      "command": "npx",
      "args": ["ai-draw-mcp"],
      "env": {
        "OUTPUT_DIR": "./output"
      }
    }
  }
}

方式二：从源码安装

git clone https://github.com/2648782102/ai-draw-mcp.git
cd ai-draw-mcp
npm install
npm run build

可选自检（验证 Node 版本、mmdc、端口、输出目录）：

npm run doctor

配置到 Cursor（或其他 IDE）：

{
  "mcpServers": {
    "ai-draw": {
      "command": "node",
      "args": ["D:/path/to/ai-draw-mcp/dist/index.js"],
      "env": {
        "PREVIEW_PORT": "3399",
        "OUTPUT_DIR": "D:/path/to/output"
      }
    }
  }
}

将 args[0] 和 OUTPUT_DIR 替换为你本机的绝对路径。Windows 路径用正斜杠或双反斜杠均可。

配置到其他 MCP 宿主

任何支持 stdio 传输的 MCP 宿主都可以接入，使用 npx ai-draw-mcp 最简单：

VS Code（settings.json）：

"mcp.servers": {
  "ai-draw": {
    "type": "stdio",
    "command": "npx",
    "args": ["ai-draw-mcp"],
    "env": { "OUTPUT_DIR": "./output" }
  }
}

Windsurf（~/.codeium/windsurf/mcp_config.json）：

{
  "mcpServers": {
    "ai-draw": {
      "command": "npx",
      "args": ["ai-draw-mcp"],
      "env": { "OUTPUT_DIR": "./output" }
    }
  }
}

Claude Desktop（~/Library/Application Support/Claude/claude_desktop_config.json 或 Windows %APPDATA%/Claude/claude_desktop_config.json）：

{
  "mcpServers": {
    "ai-draw": {
      "command": "npx",
      "args": ["ai-draw-mcp"],
      "env": { "OUTPUT_DIR": "./output" }
    }
  }
}

Claude Desktop 没有内置浏览器，面板地址需手动在浏览器中打开。

Zed（~/.config/zed/settings.json）：

{
  "context_servers": {
    "ai-draw": {
      "command": {
        "path": "npx",
        "args": ["ai-draw-mcp"],
        "env": { "OUTPUT_DIR": "./output" }
      }
    }
  }
}

Trae（~/.trae/mcp.json）：

{
  "mcpServers": {
    "ai-draw": {
      "command": "npx",
      "args": ["ai-draw-mcp"],
      "env": { "OUTPUT_DIR": "./output" }
    }
  }
}

运行 npm run doctor 可以自动检测本机已安装的编辑器及对应配置文件位置。

3. 打开预览面板

配置好 MCP 后，有三种方式打开面板：

方式	操作
AI 自动打开	让 AI 调用任意 `render_*` 工具，首次渲染后会自动尝试打开面板
命令面板	`Ctrl+Shift+P` → `Simple Browser: Show` → 输入 `http://127.0.0.1:3399/`
MCP 工具	在 AI 对话里说「打开预览面板」，AI 调用 `open_preview`

4. 开始绘图

直接在 Cursor Chat 或任意 AI 对话里输入自然语言：

画一个用户注册的流程图
帮我画 Redis 缓存架构图
用时序图描述 OAuth 2.0 登录流程

AI 会自动选择合适的工具，生成图表并推送到面板。

工具列表

工具	用途
`render_diagram`	任意 Mermaid DSL 直接渲染
`render_flowchart`	流程图（自动生成 `flowchart TD` DSL）
`render_sequence`	时序图（自动生成 `sequenceDiagram` DSL）
`render_architecture`	架构 / 组件图（`block-beta` DSL）
`render_class_diagram`	UML 类图（`classDiagram` DSL）
`render_mindmap`	思维导图（`mindmap` DSL）
`render_svg`	自由 SVG — 直接传入 SVG 源码，面板进入 SVG 编辑模式
`update_diagram`	按 ID 更新已有图（重新渲染 + 推送）
`delete_diagram`	按 ID 删除磁盘文件 + 通知面板
`list_diagrams`	列出全部已生成图表（含 ID、类型、路径）
`open_preview`	在 IDE 中打开预览面板，可 deep-link 到指定图

环境变量

变量	默认值	说明
`PREVIEW_PORT`	`3399`	预览服务端口
`PREVIEW_HOST`	`127.0.0.1`	面板地址主机名
`OUTPUT_DIR`	`./output`	图表输出目录（建议绝对路径）
`DEFAULT_THEME`	`default`	Mermaid 主题：`default` / `dark` / `forest` / `neutral`
`DEFAULT_FORMAT`	`svg`	默认输出格式：`svg` / `png`
`LOG_LEVEL`	`info`	日志级别：`debug` / `info` / `warn` / `error`

面板快捷操作

操作	效果
滚轮	以鼠标为中心缩放
左键拖拽	平移画布
双击画布	重置为 1:1
`F` 键	适应窗口
`0` 键	重置为 100%
`⊡` 按钮	适应窗口
右下角小地图	点击/拖拽跳转视口
`Ctrl+Enter`	手动触发重新渲染
`Ctrl+S`	保存当前编辑到磁盘

故障排除

端口被占用：改 PREVIEW_PORT，例如 3400。

mmdc 渲染失败：执行 npm run doctor 自检；Windows 下需要 Puppeteer 能拉起 Chromium。

面板空白 / JS 报错：重启 MCP（Cursor 设置里把 ai-draw 关掉再开启），再刷新面板页。

PNG 中文方块：需系统有中文字体；或改用 DEFAULT_FORMAT=svg 避免 mmdc 栅格化。

License

MIT
